一、概述：

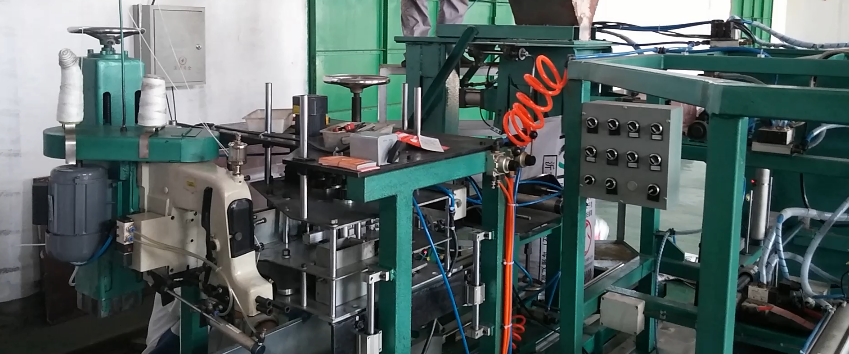

　　该自动上袋机适用于牛皮纸袋、塑料袋、编织袋等自动上袋。在肥料、饲料、精细化工等个行业与包装机配套组成自动化包装。

二、工作原理：

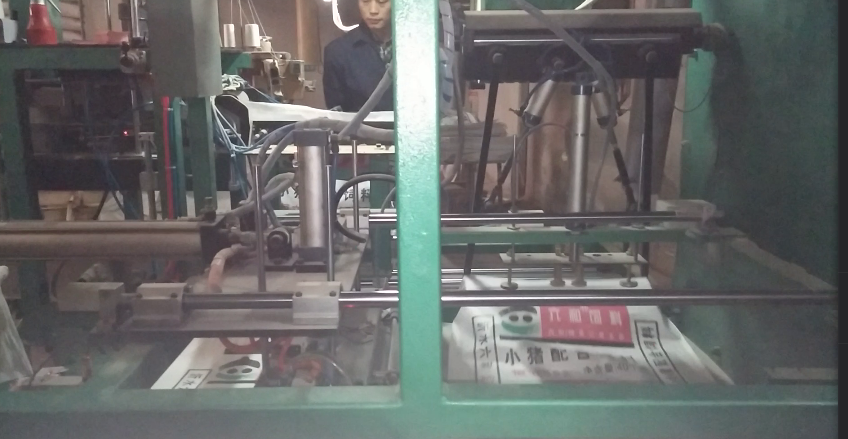

　　该自动上袋机完全模拟人工上袋的各个动作，首先将包装袋放入集袋箱内，放置在包装袋袋口上方的真空吸盘在气缸的作用下快速下降，吸住最上方的包装袋袋口上侧，并捻起，此时真空吸盘由横向气缸带动，带着吸住的包装袋向夹袋器方向移出，放置在包装袋移出部分上下侧的各一对真空吸盘在底部气缸的作用下移动并吸住包包装袋袋两侧，袋口打开，与此同时，上袋机的上袋臂插入 袋口并拉紧，上袋臂由气缸动作，后入的手臂一样将包装袋送入夹袋器内，夹袋器动作，将包装袋夹住，完成自动上袋整个工艺过程。

三、技术参数
型号：HE-ZDS；
能力：600—1000袋/小时；
控制方式：可编程序控制器（PLC）；
接触面材质：不锈钢SUS304；
每袋重量： 20～50公斤/袋（净重）；
耗气量：约2000Nl/min/套（气压5kg/cm2）；
功耗：约8kw/套。、

四、技术说明：
1、自动供袋机
　　三个水平排列的袋库约可存放210个空袋（存放量会因空袋的厚度而异），由吸盘取袋装置供袋。当一个单元的空袋取完后，下一单元的空袋库自动切换至取袋位置，以保证设备的连续运转。
2、袋子整列盘
　　由自动供袋装置取出的袋子在此整列，对袋子的方向和位置进行修正，以保证下面的打开袋口和套袋动作的稳定进行。
3、空袋横向移动装置
　　空袋移动至设定的下料位置后，由真空吸盘打开袋口。
4、夹袋喂料装置
空袋由夹袋机构紧夹在下料口，下料阀门插入袋内后阀门打开喂料。
5、袋底拍击装置
　　物料充填后，此装置拍击袋底，使袋中的物料充分落实。
6、空袋横向移动和袋口夹持导入装置
　　实袋下放至主输送机上，并由袋口夹持装置夹持着袋口输送到封口部分。
7、立袋输送机
　　实袋由输送机以恒定的速度输送到下游，高度调节手柄可调整输送机的高度。
